Quadro di campo LIGHT 3 stringhe in parallelo

Panoramica

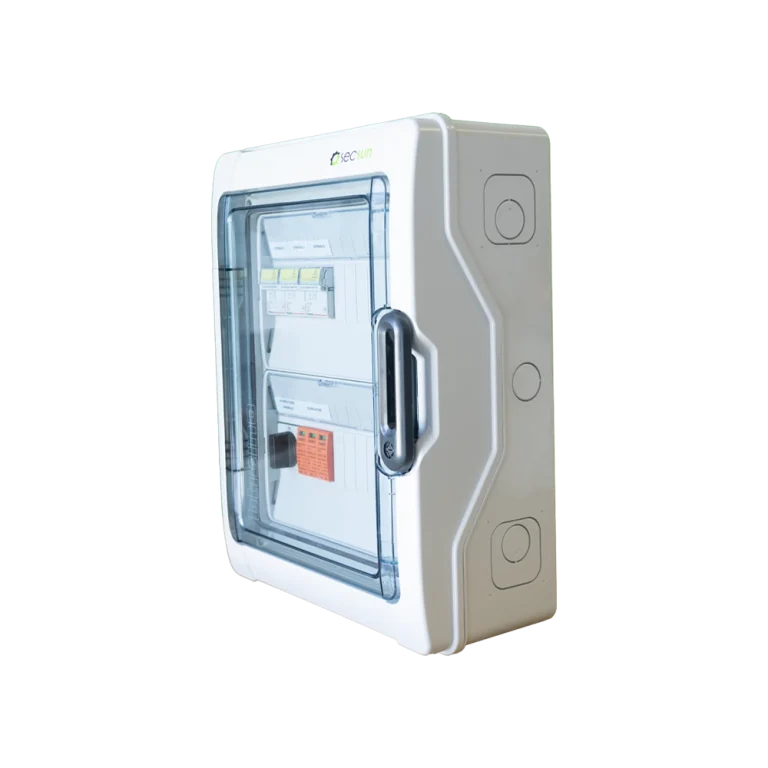

Quadro di campo light SecSun per tre stringhe fotovoltaiche in parallelo.

Il quadro di campo light SecSun per tre stringhe fotovoltaiche in parallelo è ideato per gestire tre stringhe fotovoltaiche, disponibile in versioni da 600VDC e 1000VDC. È equipaggiato con portafusibili sezionatori 2P e scaricatori di sovratensione 2P+terra, offrendo robusta protezione. Il quadro presenta un sezionatore da 32A e ha un grado di protezione IP65, ideale per installazioni esterne.

Questo quadro è progettato per offrire una gestione efficace e sicura per installazioni di medie dimensioni.

Caratteristiche principali

Specifiche tecniche

Caratteristica	QCM1603L	QCM1103L
Tensione (VDC)	600VDC	1000VDC
Stringhe	3	3
Portafusibili sezionatore 2P	6 fus. 16A – 1000VDC	6 fus. 16A – 1000VDC
Scaricatori di sovratensione	2P+terra (600/1000VDC)	2P+terra (600/1000VDC)
Sezionatori	50A (600/1000VDC)	50A (600/1000VDC)
Grado di protezione	PVC – IP65	PVC – IP65
Dichiarazione di conformità	CEI EN 61439-1/2	CEI EN 61439-1/2
Misure del quadro (L×A×P)	340 × 432 × 161 mm (BxHxP)	340 × 432 × 161 mm (BxHxP)

Istruzioni di montaggio e schede tecniche

Ti serve una mano?

Vedi le FAQ, consulta l’assistenza tecnica e commerciale o chiamaci al +39 080 314 1265.
